产品特点：
DEWETRON提供的OXYGEN采集分析软件包含触摸屏或者经典鼠标&键盘模式。经过长期应用考验，数据采集，浏览和分析工作乐趣十足。
产品应用：

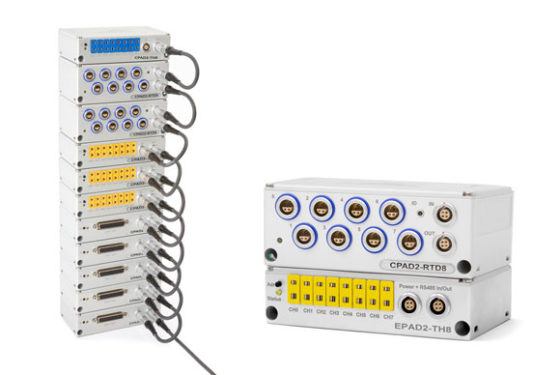

结合DEWETRON品牌下所有数据采集与功率分析硬件使用。
产品介绍：

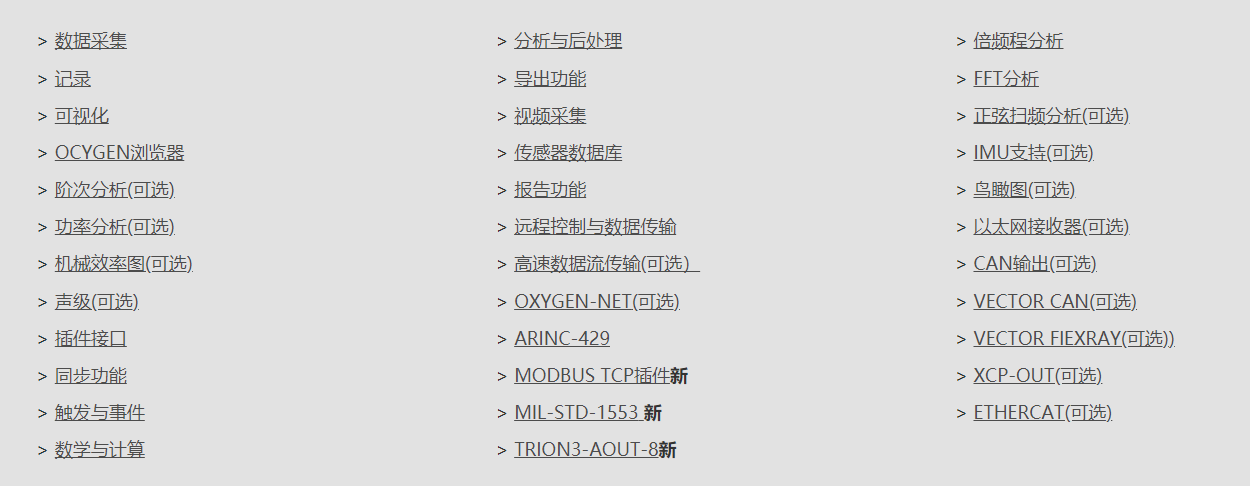

DEWETRON提供的OXYGEN采集分析软件功能丰富，操作简便；支持长时间连续存储、触发存储；数据存储中数据回放，边存储边分析；多样化的测试显示界面；多种分析方式：多种数据导出格式，excel 、 txt 、 mat 、 dat 等快速报告页生成；支持数据传输及二次开发；功能概述

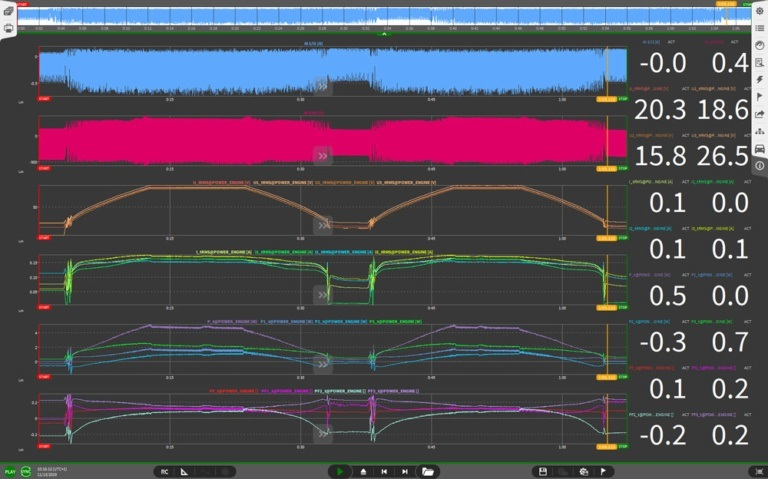

数据采集是OXYGEN的核心功能之一。它能够连续并同步地从几个输入获取数据：模拟、数字、编码器、CAN、以太网、视频、GPS等等。
采样率可达10 MS/s
数字和编码器数据输入，包括机械转速和角度测试
通过DBC解码的CAN(FD),包括J1939，并兼容VECTOR选项
通过以太网接受外部的传感器数据
来自USB或GigE摄像机的视频数据
基于Trion™、Genesys adma或OxTS RT系列的精密gps定位数据
OXYGEN的第二个核心功能是强大的数据记录功能。只需触摸记录按钮，所有获取的数据都可以存储在一个数据文件中。有了合适的硬件，您就可以达到高达1 GB / s的数据速率，而不必担心丢失任何数据。

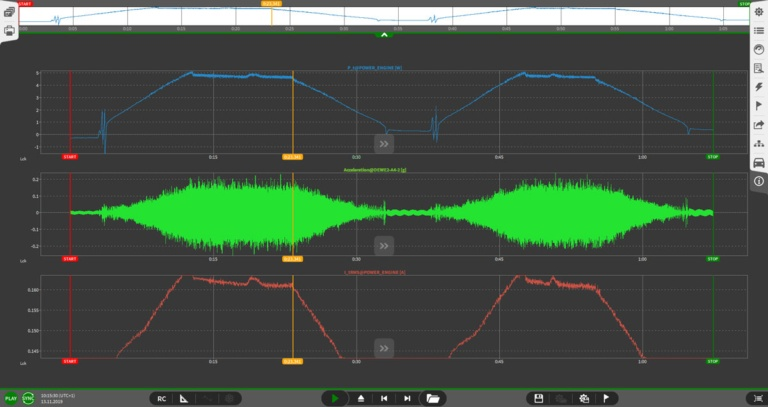

在记录过程中回放数据
文件分割功能，基于时间，事件或者绝对时间进行数据分割
通道可以独立设置采样率
每个通道都可以设置特定的存储选项，波形或者统计值
可以在任意64位操作系统电脑上安装软件，便于数据处理观看

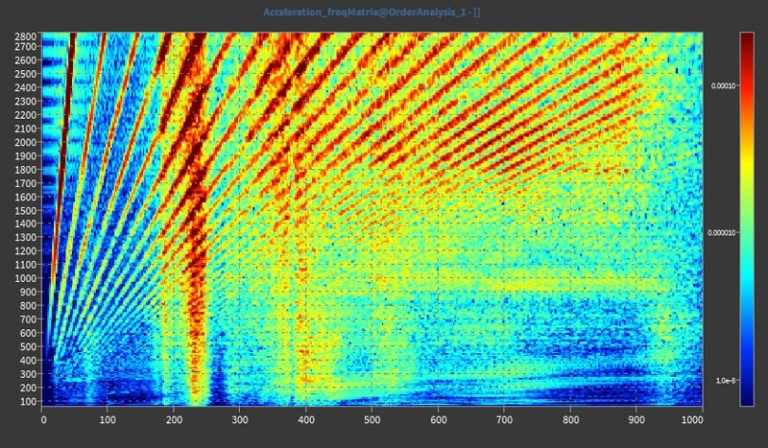

旋转机械振动以及噪声分析的模块。此功能将您的OXYGEN变成了完整的阶次分析仪器，用于计算和可视化频率和阶次频谱与速度的关系。
可同时进行频域和阶域的分析
智能重采样算法，可准确，快速的得到结果
可选速度范围从60 rpm到100,000 rpm
阶次分辨率从0.01到1，计算重叠率可达90％
过记录仪或者XY记录仪显示抽取的阶次
结果矩阵在强度图上可视化
将您的DEWETRON测量设备变成功能齐全的功率分析仪。此功能是我们PA系列设备的核心功能，但也可用于任何其他设备。其灵活性和功能范围在市场上非常出色：
1-9相电源系统分析（1P2W，2V2A，3P3W，3P4W，2x 3P3W等）
逻辑上将几个电源系统归纳为电源组
无间隙逐周期计算，无盲点
独特的基频检测和延迟补偿，可确保结果的最高准确性和可靠性
基本功能：电压，电流RMS，AVG，基波和对称分量，有功/无功/视在功率总和，基波以及能量
进阶的功能：谐波（IEC 61000-4-7），闪变（IEC 61000-4-15），闪变发射（IEC 61400-21）和机械功率/效率
专业功能：滚动计算符合FGW-TG3（TR3）要求
功率分析也可离线使用（来自OXYGEN 5.4)
机械效率图(可选)
机械效率计算功能在线显示不同负载步长或运行速度时电动传动系统效率。直接在您的电能测试单元创建计算模块。在测量期间，将填充动力传动系统的效率图。
可以在不覆盖整个矩阵的情况下重新填充单个测量点
易于使用且直观的操作
几个触发选项，可将数据填入效率图
可自由定义的矩阵大小
将任意通道分配给X轴，Y轴和Z轴，任何3维信号相关性可视化
声级(可选)
声级插件可在线计算与时间有关的声压级，能量等效声压级，可自由定义的统计声压级等。此插件可将您的DEWETRON设备变成分析机器的噪声，确定建筑物中空间和统计声压级分布以及进行长期噪声监视的解决方案。
A，B，C，D和Z频率加权（根据DIN EN 61672-1)
快速，缓慢和脉冲时间加权（根据IEC 651)
空气（20 µPa）和水（1 µPa）的参照等级
整体记录和间隔记录
音频重放功能（可从OXYGEN 5.3获得）提供以下控制：静音通道，音量衰减器，左右平衡，电平表
数学与计算
高度可定制的设置还允许创建多个数学通道来满足您的测试需：
用于普通数学和更高级计算的公式（三角函数，逻辑函数和测量函数)
逐块统计计算平均值，均方根值，最小值和最大值
高，低，带通和带阻IIR滤波器到10阶
应变花计算模块适用于45°，60°和90°
铁路和电信应用的噪音分析
还有更多的计算功能
分析与后处理
实际工作通常是在现场测量完成之后开始的。为了完成此工作流程，OXYGEN还支持对记录的数据进行后处理和分析。
使用许多数学和计算功能（还包括FFT）来完善您的测量结果
创建新的可视化和测量屏幕
使用众所周知的手势以及直观的缩放和滚动机制快速浏览数据
创建报告页面（请参见下文)
导出数据以完成您的工作流程
最好：无需许可证，您也可以在PC上做到这一点！
导出功能
如果您需要使用其他分析软件进行进一步的数据处理，我们可以把数据导出成最常见的应用程序格式。
通用格式：具有可选定界符和时间戳格式的CSV和TXT
进阶格式：Excel（.xlsx），Matlab（MAT 7.2版），ASAM MDF4（4.0和4.1）和DMD
其他格式（来自OXYGEN 5.3）：* .wav（作为声级包的附件）和* .rsp（*。RPCIII）作为RLD应用程序的最新格式
选择导出数据的通道和/或时间范围
可选的在测量结束时自动导出
视频采集
您是否要在传感器输入之外同步采集实验视频数据？oxygen可以完成！使用Windows 10支持的任何USB摄像头，或使用我们的同步Manta GigE摄像头进行逐帧同步采集。
支持USB摄像头和Manta GigE摄像头
单独的视频文件，以MKV格式在其他应用程序中查看和编辑
传感器数据库
单独的视频文件，以MKV格式在其他应用程序中查看和编辑。
单独的视频文件，以MKV格式在其他应用程序中查看和编辑
存储要使用的每个传感器的名称，序列号和比例信息，包括使用的输入通道的可选设置，例如测量模式，滤波器和激励电压电流等
与测量设置无关，您可以一次编辑所有你拥有的传感器数据库，然后只需复制/粘贴数据库即可在所有测量设备上使用它们
报告功能
OXYGE软件可以完成整个的工作流程从开始的数据存储到数据分析以及最后的报告输出。OXYGEN支持简单的报告页生成，通过该软件可以快速地生成报告页：
独立的报告页面（除测量屏幕外）具有典型的打印布局（A4，字母，纵向和横向)
只需复制测量屏幕或单击即可创建新页面
在报告页面中也可使用所有显示工具
每页上都有单独的时间光标，可在一个报告中显示不同的时间段的数据
直接打印或保存为pdf
CPB分析
此特性(可从5.3版本中获得)使您能够计算恒定百分比带宽(CPB)频谱。根据EN 61260，可以选择倍频程、三倍频程或十二倍频程分辨率。您也可以选择最小和最大频率，以及可选的A-，B-，C-或D-频率加权.结果是一个可自由定义的参考值和水平的振幅或分贝谱。
CPB谱的自动计算
通过添加新的阵列图实现CPB谱的可视化
能量总和的形象化，最小或最大为分离的容器
易于将数据复制和粘贴到Excel中
FFT分析
频域分析在其最佳状态！氧气以其高度的灵活性和易于使用的优势帮助每一个应用程序。可以使用强大的仪器和数学计算来完成每一项练习：
可自由选择(不只是2^N)输入样本数或线分辨率
可选的零填充，用于更高的线分辨率。
7种不同的窗口类型
18种不同标度类型的频谱分析仪(振幅，均方根，私营部门司，分贝，…)
平均和重叠特征
可选颜色图随时间变化的光谱分析仪
FFT参考曲线特征(可从氧气5.3)显示两个参考曲线在频谱分析仪和改变仪器的背景颜色，以防止超过阈值。值可以通过表定义，并从Excel复制和粘贴到Excel中。
频谱分析仪现在能够显示谐波游标(从氧气5.4)
现在，您可以在频谱分析仪的频率轴上将频率单元从Hz切换到CPB。
*详情见产品手册
