测试设备综合管理与应用软件主要用于实现各类通用测试设备,数据采集设备及可靠性试验设备的综合管理,以实现同步数据采集、实时数据观测,并能够兼容后续新增同类设备的集成的能力。
图1 主回路系统图
n 系统功能
数据采集系统要求:
1、 数据采集系统可实现同时对一整个试验台架进行数据的同步记录,相关硬件设备包含行业内常见的环境试验箱、液冷机、电源、数据记录仪等等。
2、 数据采集系统需满足至少1000Hz采样率的采集要求,并达到各设备间的信号同步。
3、 数据采集系统包含系统软件、数据记录主机和数据查看上位机等所有软硬件设备及连接线缆,可实现数据的实时显示、查看和储存,并可对历史数据进行调取和查阅。
n 软件界面与功能
所有设备通过以太网连接到交换机,然后通过交换机将数据统一上传至工控机,通过工控机进行设备通信从而进行三条回路的数据采集和展示还有数据保存。

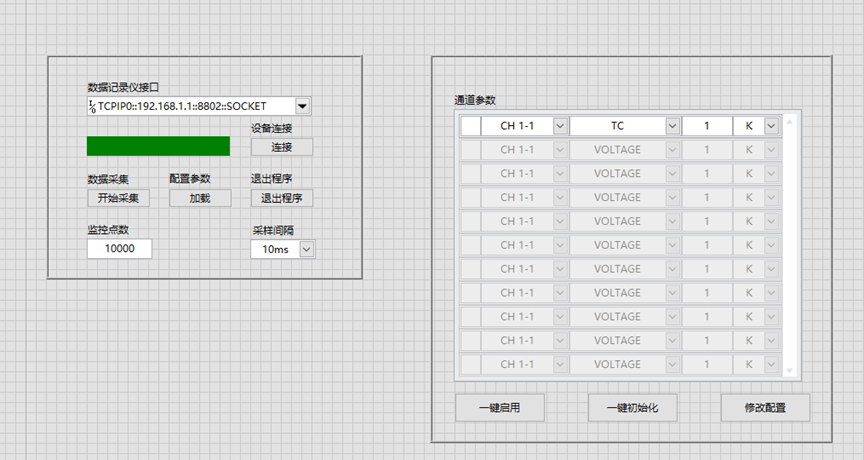

数据采集配置界面
通道设置与布局

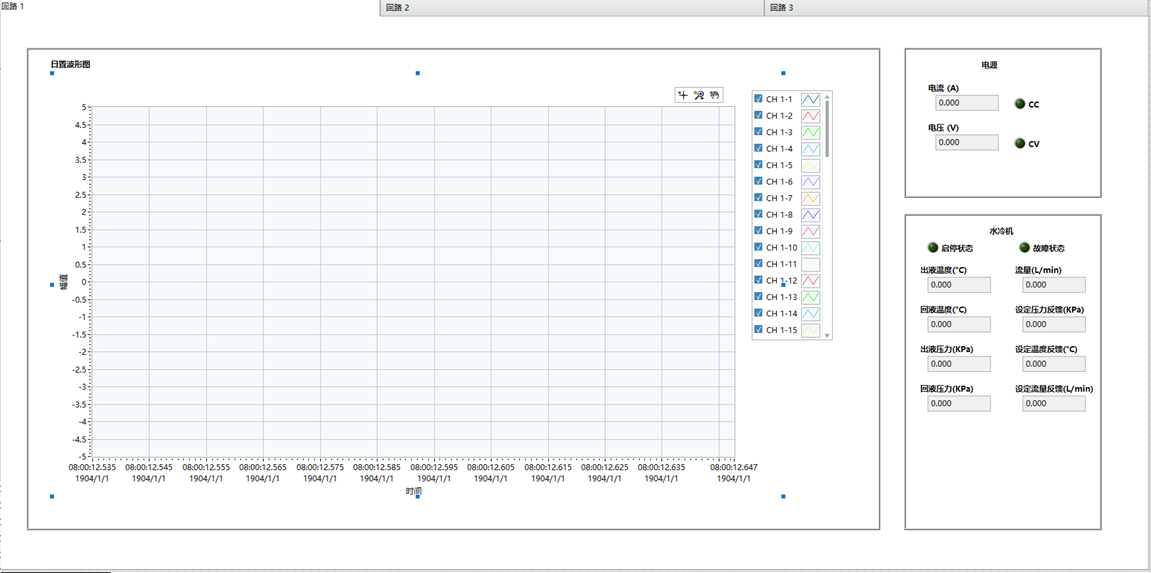

数据采集与分析
