从石灰石生料到熟料再到水泥,在这个生产过程中铲车、卡车、破碎机、传输带、炉窑、球磨机等转动设备组成一个连续不断的链条,通过这些设备日复一日的持续运转提供高质量的产品。
这些水泥厂里的设备往往经受苛刻的使用,使用环境多尘而恶略,回转窑中的温度可达1500℃。水泥厂的转动设备通常按照规定使用两个滚动轴承和滑动轴承。状态监测项目主要是对这些遍布整个工厂的轴承进行振动监控,使整个生产过程的可靠性得到提高。
如下三种方案常被用于水泥制备现场关键设备的振动监测与预知维护工作:
4-20mA振动过程监控需要使用回路电流传感器,该传感器可以提供被测设备的整体振动水平,故可通过工厂的DCS、PLC、SCADA系统实现设备振动状态的趋势跟踪和报警。
动态振动分析需要使用加速度传感器,通过该传感器可以获得设备振动情况的频率和幅值等详细信息。
如果将动态振动分析和振动过程监控相结合,通过这套系统可以同时进行振动监控和振动情况分析,这样更有利于日常生产工作的维护。
过程监控需要永久安装的回路电流传感器,例如LP202, LP204, LP252, 和 LP254系列,这些型号的传感器输出与振动速度成比例的4-20mA信号。可靠耐用的CB111型线缆(黄色Teflon®保护层)或CB206线缆(不锈钢铠装)和V2B型(仅适用于CB111)B2N型,或 A2N型接头可以将该4-20mA信号传输回PLC, DCS, 或SCADA系统。
动态振动分析可以是便携式测量也可以是永久测量。在便携式振动分析的案例中,您需要数据采集器,加速度传感器,安装磁座,以及带安全保护的数采线缆。如果采用在线振动监测分析,永久安装的加速度传感器例如AC102, AC104, AC192,和AC194将提供由设备产生的动态振动信号,通过对该信号的分析可以获得设备的故障频率和幅值,也可以判断设备的健康状态。可靠耐用的线缆,例如CB111型线缆(黄色Teflon®保护层)或CB206线缆(不锈钢铠装)和V2B型(仅适用于CB111)B2N型,或 A2N型接头可以将该动态振动信号传输回在线振动监测系统。

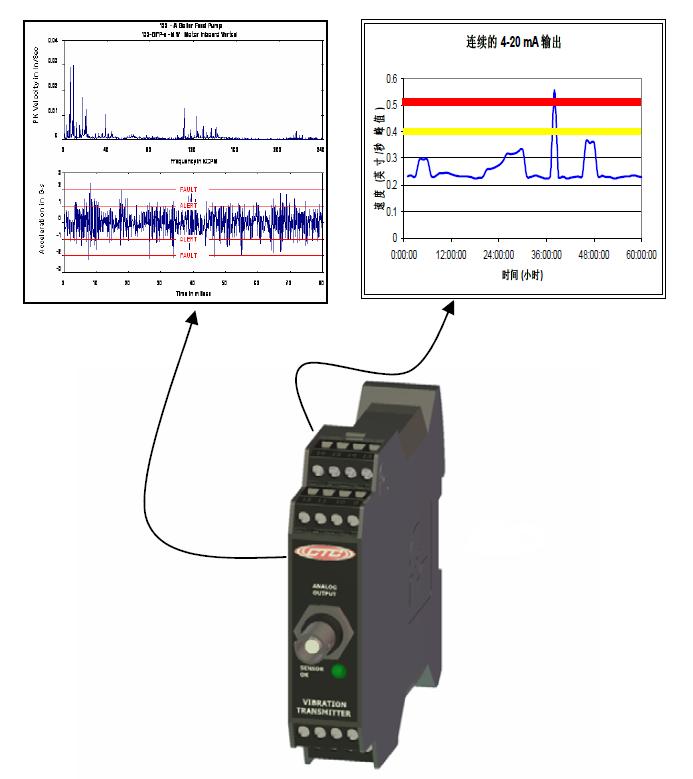

SC300系列信号调理单元可以用于双输出传感器的调理。TA131, TA102, TA104, TA184, TA133, 和TA135输出的动态振动和温度信号都可以输入到SC300系列。SC300系列信号调理器会同时将振动和温度动态信号转换为4-20mA信号,并传输到DCS, PLC 或 SCADA系统。该方案同时完成同一位置的振动与温度的测量,且只需要一个传感器,为设备的整体状态提供了一个永久可靠的评估。
